АКУСТИЧЕСКИЕ ЗОНДЫ С КОРРЕКТИРУЮЩИМИ ЭЛЕМЕНТАМИ ДЛЯ ИЗМЕРЕНИЯ ПУЛЬСАЦИЙ ДАВЛЕНИЯ В ПРОТОЧНОЙ ЧАСТИ ГТД

Руководители работ: д.т.н. Быстров Н. Д., д.т.н. Гимадиев А.Г.

Предложены схемы аппаратной коррекции частотных характеристик акустических зондов, включающих датчик пульсаций давления, волноводный канал и корректирующий элемент.

Разработаны метод и программа расчета оптимальных параметров корректирующих элементов, обеспечивающих при допустимой динамической погрешности выравнивание амплитудно-частотных характеристик зонда в максимально возможном диапазоне частот пульсаций давления.

Созданы типовые конструкции акустических зондовдля измерения пульсаций давления в проточной части газотурбинного двигателя (ГТД) при доводочных испытаниях.

Разработаны алгоритм и программа восстановления пульсацийдавления в проточной части ГТДс учетом возможных искажений, внесенных акустическим зондом, что повышает достоверность информации о параметрах рабочих процессов в двигателе.

Применение разработанных акустических зондов и программных средств позволяет измерять параметры пульсации давления в проточной части ГТД спогрешностью не более 10 % в диапазоне частот до 2000 Гц.

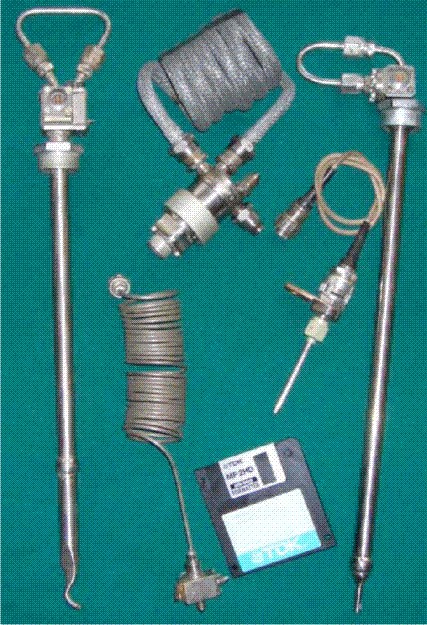

Акустические зонды с корректирующими элементами
